Erweiterte Funktionen

Pulsarlube MS & MSP

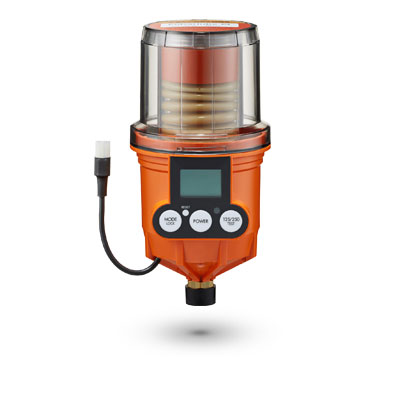

Serien MS/MSP60 : Ø91(3.60") x 181mm(7.13") (H)
  • Pulsarlube MS & MSP

    60

Die Pulsarlube MS & MSP Einheiten bieten den Vorteil, dass die automatische Schmierung von Maschinen, nur dann erfolgt, wenn die Maschine in Betrieb ist und vermeidet dadurch das Problem der Überschmierung.
Der elektromechanische automatische Schmierstoffgeber Pulsarlube MS schaltet sich synchron mit dem jeweiligen Gerät ein und aus.Der Pulsarlube MS gibt die voreingestellte Schmierstoffmenge nur während des Gerätebetriebs ab. Dies trägt zu einem äußerst sparsamen Schmierstoffverbrauch bei.Ist das Gerät nicht in Betrieb, wechselt der Pulsarlube MS in den "Standby-Modus" Die Schmierstoffabgabe wird eingestellt, bis der Gerätebetrieb fortgesetzt wird.

Der elektromechanische automatische Schmierstoffgeber Pulsarlube MSP schaltet sich synchron mit dem jeweiligen Gerät ein und aus. Der Pulsarlube MSP gibt die voreingestellte Schmierstoffmenge nur während des Gerätebetriebs ab. Dies trägt zu einem äußerst sparsamen Schmierstoffverbrauch bei. Anders als der Pulsarlube MS ist dieses Aggregat maschinensynchronisiert. Es verfügt über eine externe Spannungsversorgung und wird über das an die Maschine oder die SPS angeschlossene Netzteil betrieben. Ein Austausch des Batteriepacks wird erst nach bis zu 5 Jahren erforderlich; der Schmierstoffbeutel sollte jedoch jeweils nach Abschluss des eingestellten Schmierzyklus ausgetauscht werden.
Eigenschaften
Synchronized

Synchronisiert

Spendet eine vorgegebene Menge an Schmiermittel nur, wenn das Gerät in Synchronisiert Betrieb ist, um die Überschmierung zu verhindern.

LCD

LCD

Einfach mit eingebautem LCD und einfacher Tastensteuerung

60bar

max. 80 Bar

Bis zu 8 Schmierpunkte für Mehrpunktschmierung und max. 10m für Einzelpunktschmierung

Service Pack

Service Pack

Erhebliche Einsparungen durch die Verwendung von austauschbaren Fettbeutel und Batterien (Service Pack)

Produktinfo

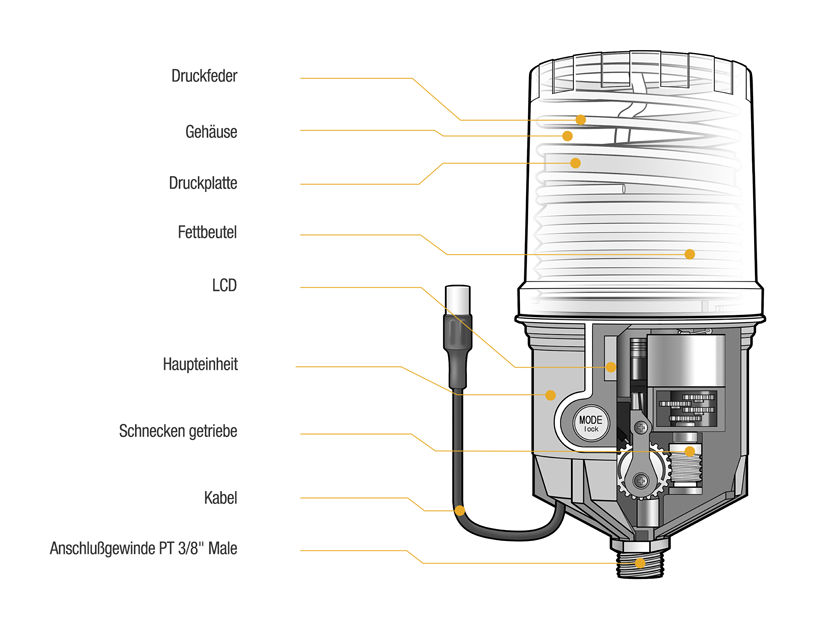

Produktquerschnitt

Cross-section

Spezifikationen & Zertifikationen

Technische Spezifikationen
Spezifikationen Beschreibungen
Fettbeutelkapazität 60ml/120ml/240ml/480ml
(austauschbar)
Stromversorgung MS : DC 4.5V Batteriepack
MSP : Externe Stromversorgung
Betriebsdruck Konstant 30 Bar max. 80 Bar
Betriebstemperatur Standard Alkaline Batterie : -15 ˚C~60˚C
Optional Lithium Batterie : -40 ˚C~60˚C
Spendezeiten 60ml : 1, 2, 3…10, 11, 12 Monate
125ml/250ml : 1, 2, 3, 6, 12 Monate & H (15 Tage)
500ml : 1, 2, 4, 6, 12, 18, 24 Monate & H (15 Tage)
Indirekte Installation max. 10m mit Ø6mm
Außendurchmesser Schlauch je nach Umgebung
Mehrpunktinstallation max. 6m mit Ø6mm
Außendurchmesser Schlauch. (Max. 8 Schmierpunkte)
Verpackung 4 Stck./Karton
Produktzertifikate
Zertifizierungen Beschreibungen
IP Code N/A
Etc. N/A
Spezifikation des MSP-Relais / MSP-Netzteils
Spezifikationen MS Relais MSP VAC MSP VDC
Eingangsspannungsbereich AC100-480V, 0.5W/50~60Hz AC Adaptor (100~220V) DC-DC Convertor (12~24V)
Ausgangsspannungsbereich Signal (Offen Kollektor Typ) 5.0V, 2A 5.0V, 2A
Power On Anzeige Red LED Red LED Red LED
Relais Box Abmessungen 85mm (D) x 49mm (W) x 32mm (H) 85mm (D) x 49mm (W) x 32mm (H) 85mm (D) x 49mm (W) x 32mm (H)
Kabellänge Eingang 1m (3ft) / Ausgang 4m (13ft) Eingang 1m (3ft) / Ausgang 4m (13ft) Eingang 1m (3ft) / Ausgang 4m (13ft)

Installationen

Reducer
Reduzierstück
Artikelnummer Beschreibungen
A001 Reducer, 3/8"F x 1/4"M Adaptor (Brass)
A002 Reducer, 3/8"F x 1/8"M Adaptor (Brass)
A002-S Reducer, 3/8"F x 1/8"M Adaptor (Brass)
Socket + Pipe + Reducer
Sockel + Schlauch + Reduzierstück
Artikelnummer Beschreibungen
A011 Muffe, 1/4"F x 1/4"F Adaptor (Messing)
A012 Muffe, 1/8"F x 1/8"F Adaptor (Messing)
Artikelnummer Beschreibungen
A121 Rohr,1/4”M x 1/4”M x 50mm (Stahl)
A122 Rohr,1/4”M x 1/4”M x 100mm (Stahl)
A123 Rohr,1/4”M x 1/4”M x 150mm (Stahl)
A124 Rohr,1/4”M x 1/4”M x 200mm (Stahl)
Artikelnummer Beschreibungen
A106 Rohr, 1/8"M x 1/8"M x 50mm für Verteiler (Stahl)
A107 Rohr, 1/8"M x 1/8"M x 100mm für Verteiler (Stahl)lock (Steel)
A108 Rohr, 1/8"M x 1/8"M x 150mm für Verteiler (Stahl)
A109 Rohr, 1/8"M x 1/8"M x 200mm für Verteiler (Stahl)
45˚ Elbow
45˚ Winkel
Artikelnummer Beschreibungen
A023 45° Elbogen, 1/4”M x 1/4”F Adaptor (Messing)
A024 45° Elbogen, 1/8”M x 1/8”F Adaptor (Messing)
90˚ Elbow
90˚ Winkel
Artikelnummer Beschreibungen
A019 90° Elbogen, 1/4”F x 1/4”F Adaptor (Messing)
A020 90° Elbogen, 1/8”F x 1/8”F Adaptor (Messing)
A021 90° Elbogen, 1/4”M x 1/4”F Adaptor (Messing)
A022 90° Elbow, 1/8”M x 1/8”F Adaptor (Messing)

Wenn der Lagerschmierpunkt NPT ist, verwenden Sie den Gewindekonverter (A243), um Gewinde metrisch in Zoll für Lagerzerk zu verwenden (nur USA)

Bemerkungen
  • Alle Teile sollten mit PTFE-Band fest zusammengebaut werden.
  • Für eine optimale Leistung mit einer Ferninstallationskits wird ein NLGI Klasse 1 Fett empfohlen.
  • Wenn der Lagerschmierpunkt NPT sein sollte, verwenden Sie den Gewindekonverter.
Kit No. 1250RC-1
Kit Nr. 1250RC-1
Artikelnummer Beschreibungen
A002 Reduzierstück, 3/8"F x 1/8"M Adaptor (Messing)
B002 Befestigungswinkel, "L" Form
B051 selbst drehende Schrauben, #8 x 20
B057 Unterlegscheibe
A012 Muffe 1/8”F x 1/8”F Adaptor (Messing)
A240 Schlauchanschluss, steckbar, PC6-PT1/8"M, vernickelt
A214-1 Schlauch, O.D. 6mm Nylonschlauch, 3Meter für Fett bei Bedarf auch gefüllt)

Hinweis: Für die Ferninstallation mit einem Schlauch, verwenden Sie eine 8mm O.D. (5/16 “) vorgefüllter Schlauch, der mit dem Gleichen bzw. kompatibles Fett, wie in dem Gerät. Wir empfehlen kurze Abgabezeit damit ein starker Abgabedruck verwendet wird.

Electromechanical Products using a divider block ( up to 8 points )
Elektromechanischer Produkte verwenden progressiv Verteiler(bis zu 8 Punkte)
Artikelnummer Beschreibungen Stk.
A002 Reduzierstück, 3/8"F x 1/8"M Adaptor (Messing) 1
B002 Befestigungswinkel, "L" Form 1
B051 selbst drehende Schrauben, #8ⅹ20 1
HU-2RS ~ HU-8RS HU Type progressiv Verteiler fürs , Fett, 2 Punkte ~ 8 Punkte 1
B058 Zahnunterlegscheibe 2
A240 Schlauchanschluss, steckbar, PC6-PT1/8"M, vernickelt 3
A214-1 Schlauch, O.D. 6mm Nylonschlauch, 3Meter für Fett bei Bedarf auch gefüllt) 1
