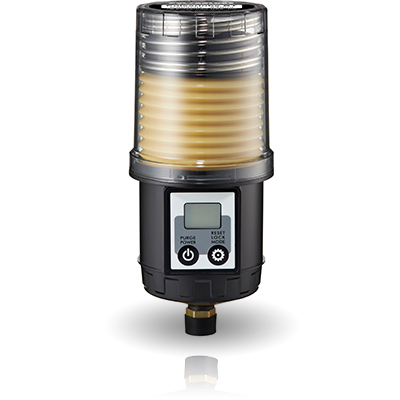

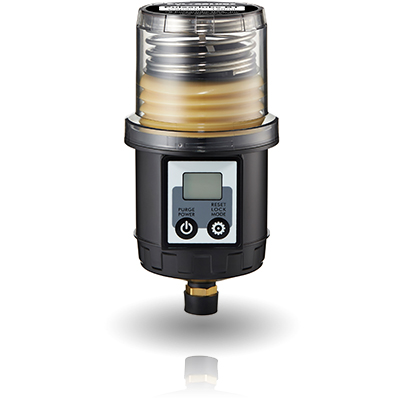

Pulsarlube BT

Serien BT60 : Ø91(3.60") x 181mm(7.13") (H)
  • Pulsarlube BT

    60

Der Pulsarlube BT ist ein bluetoothfähiges und automatisches Schmiersystem, welches von mobilen Geräten im nahen Umfeld ohne direkten Zugriff überwacht und gesteuert werden kann (5 bis 20 m).
Per APP können alle Schmierstoffgeber kabellos im Erkennungsbereich des Gerätes kontrolliert und überwacht werden. So können nützliche Informationen zum Betriebsstatus des Schmierstoffgebers wie eine eventuelle Überlastung, schwache Batterie, Abgabe der Schmiermenge, verbleibendes Fettvolumen und das Datum für das Auswechseln des Fettbeutels überwacht werden. Außerdem kann man die Informationen der mobilen App mit unserem Webanwendungsserver (WAS) verknüpfen und dadurch die Informationen auch am Arbeitsplatz abrufen. Durch den Einsatz des Bluetooth 4.1 BLE-Moduls (Battery Low Energy), ist der Betrieb des Schmierstoffgebers über einen langen Zeitraum sehr zuverlässig. Die Installation im Freien wird durch ein wasserdichtes und staub geschütztes Design sicher gestellt (IP65).

Pulsarlube BT Der wurde entwickelt, um eine große Anzahl von Schmierstoffgebern steuern und kontrollieren zu können sowie eine noch sichere Wartung sicher zu stellen.
Eigenschaften
Enhanced User-Friendliness

Verbesserte Benutzerfreundlichkeit

Einfach den naheliegenden Schmierstoffgeber mit Ihrem Handy in direkten Nähe überwachen (proximity pairing). Änderung der Moduseinstellung ist möglich, auch wenn der Schmierstoffgeber in Betrieb ist.

Integrated DB Management

Integriertes DB-Management

Einfaches Teilen der Datenbank zwischen Mobilgerät und Server

Safe Working Environment

Sichere Arbeitsumgebung

Eine ferngesteuerte Überwachung durch das App in unmittelbarer Nähe des Schmierstoffgebers, der in explosionsgefährdeten und unzugänglichen Arbeitsbereichen liegt.

Service Pack

Service Pack

Erhebliche Einsparungen durch die Verwendung von austauschbaren Fettbeutel und Batterien (Service Pack)

Produktinfo

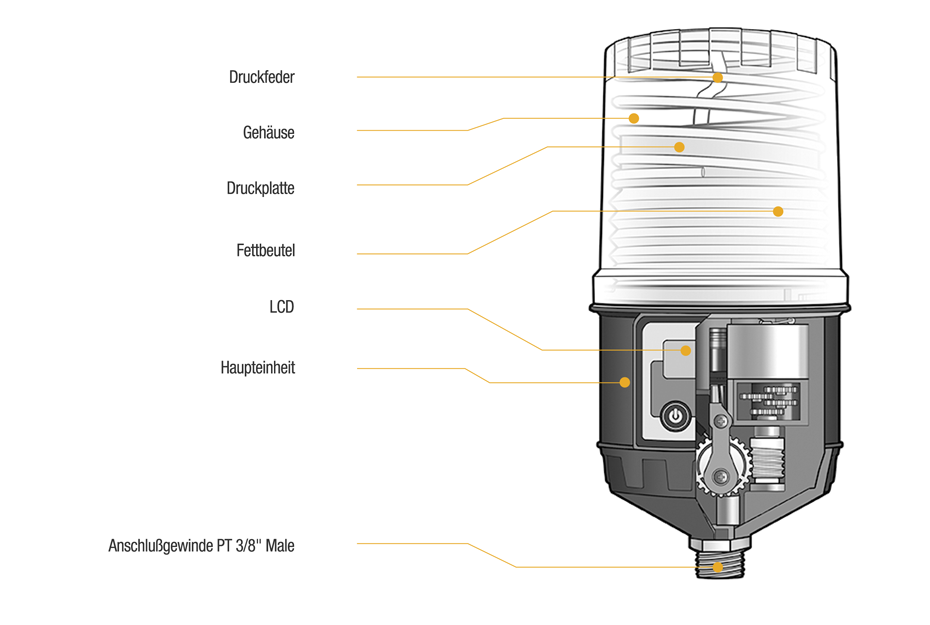

Produktquerschnitt

Produktquerschnitt

Spezifikationen & Zertifikationen

Technische Spezifikationen
Spezifikationen Beschreibungen
Schmierstoffbeutel Kapazität 60ml / 120ml / 240ml (austauschbar)
Stromversorgung DC 4.5V Batteriepack (austauschbar)
Standard Alkaline Batterie : 60,120,240ml
Optional Lithium Batterie : 480ml
Betriebsdruck 30~60bar (435~870psi)
Betriebstemperatur Standard Alkaline Batterie : -15˚C ~ 60˚C
Optional Lithium Batterie : -40˚C ~ 60˚C
Spendezeiten 1 ~ 12 Monate
Indirekte Installation Max. 6m mit Außendurchmesser von Ø6 Schlauch
Mehrpunktinstallation Max. 3m mit Außendurchmesser von
Ø6 Schlauch (bis zu 8 Schmierpunkte)
Verpackung 10 Stck./Karton
IP Code IP65
Zertifikation CE / KC / FCC / RCM / NCC / SRRC / SIG / ICASA / J-MIC / NBTC
Produktzertifikate
Zertifizierungen Beschreibungen
KC R-RMM-kLT-BT240
CE CE
FCC 2APJH-BT240
NCC 60 : CCAH19LP0122T6
120 : CCAH19LP0121T4
240 : CCAH19LP0120T2
SRRC BT60 CMIIT ID : 2019DJ0846
BT120 CMIIT ID : 2019DJ0847
BT240 CMIIT ID : 2019DJ1090
SIG D042809
ICASA TA-20195127
J-MIC 022-190186
NBTC TH_SDOC_BT60 / BT120 / BT240

Installationen

Reducer
Reduzierstück
Artikelnummer Beschreibungen
A001 Reducer, 3/8"F x 1/4"M Adaptor (Brass)
A002 Reducer, 3/8"F x 1/8"M Adaptor (Brass)
A002-S Reducer, 3/8"F x 1/8"M Adaptor (Brass)
Socket + Pipe + Reducer
Sockel + Schlauch + Reduzierstück
Artikelnummer Beschreibungen
A011 Muffe, 1/4"F x 1/4"F Adaptor (Messing)
A012 Muffe, 1/8"F x 1/8"F Adaptor (Messing)
Artikelnummer Beschreibungen
A121 Rohr,1/4”M x 1/4”M x 50mm (Stahl)
A122 Rohr,1/4”M x 1/4”M x 100mm (Stahl)
A123 Rohr,1/4”M x 1/4”M x 150mm (Stahl)
A124 Rohr,1/4”M x 1/4”M x 200mm (Stahl)
Artikelnummer Beschreibungen
A106 Rohr, 1/8"M x 1/8"M x 50mm für Verteiler (Stahl)
A107 Rohr, 1/8"M x 1/8"M x 100mm für Verteiler (Stahl)
A108 Rohr, 1/8"M x 1/8"M x 150mm für Verteiler (Stahl)
A109 Rohr, 1/8"M x 1/8"M x 200mm für Verteiler (Stahl)
45˚ Elbow
45˚ Winkel
Artikelnummer Beschreibungen
A023 45° Elbogen, 1/4”M x 1/4”F Adaptor (Messing)
A024 45° Elbogen, 1/8”M x 1/8”F Adaptor (Messing)
90˚ Elbow
90˚ Winkel
Artikelnummer Beschreibungen
A019 90° Elbogen, 1/4”F x 1/4”F Adaptor (Messing)
A020 90° Elbogen, 1/8”F x 1/8”F Adaptor (Messing)
A021 90° Elbogen, 1/4”M x 1/4”F Adaptor (Messing)
A022 90° Elbow, 1/8”M x 1/8”F Adaptor (Messing)

Wenn der Lagerschmierpunkt NPT ist, verwenden Sie den Gewindekonverter (A243), um Gewinde metrisch in Zoll für Lagerzerk zu verwenden (nur USA)

Bemerkungen
  • Alle Teile sollten mit PTFE-Band fest zusammengebaut werden.
  • Für eine optimale Leistung mit einer Ferninstallationskits wird ein NLGI Klasse 1 Fett empfohlen.
  • Wenn der Lagerschmierpunkt NPT sein sollte, verwenden Sie den Gewindekonverter.
Kit No. 1250RC-1
Kit Nr. 1250RC-1
Artikelnummer Beschreibungen
A002 Reduzierstück, 3/8"F x 1/8"M Adaptor (Messing)
B002 Befestigungswinkel, "L" Form
B051 selbst drehende Schrauben, #8ⅹ20
B057 Unterlegscheibe
A012 Muffe 1/8”F x 1/8”F Adaptor (Messing)
A240 Schlauchanschluss, steckbar, PC6-PT1/8"M, vernickelt
A214-1 Schlauch, O.D. 6mm Nylonschlauch, 3Meter für Fett bei Bedarf auch gefüllt)

Hinweis: Für die Ferninstallation mit einem Schlauch, verwenden Sie eine 8mm O.D. (5/16 “) vorgefüllter Schlauch, der mit dem Gleichen bzw. kompatibles Fett, wie in dem Gerät. Wir empfehlen kurze Abgabezeit damit ein starker Abgabedruck verwendet wird.

Electromechanical Products using a divider block ( up to 8 points )
Elektromechanischer Produkte verwenden progressiv Verteiler(bis zu 8 Punkte)
Artikelnummer Beschreibungen Stk.
A002 Reduzierstück, 3/8"F x 1/8"M Adaptor (Messing) 1
B002 Befestigungswinkel, "L" Form 1
B051 selbst drehende Schrauben, #8 x 20 1
HU-2RS ~ HU-8RS HU Type progressiv Verteiler fürs , Fett, 2 Punkte ~ 8 Punkte 1
B058 Zahnunterlegscheibe 2
A240 Schlauchanschluss, steckbar, PC6-PT1/8"M, vernickelt 3
A214-1 Schlauch, O.D. 6mm Nylonschlauch, 3Meter für Fett bei Bedarf auch gefüllt) 1
