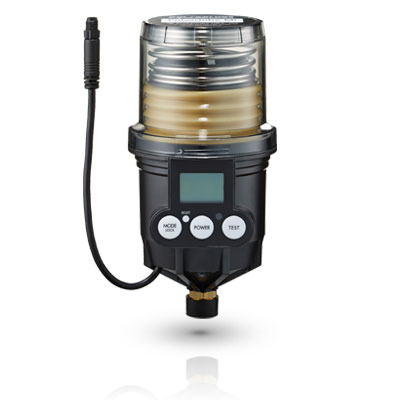

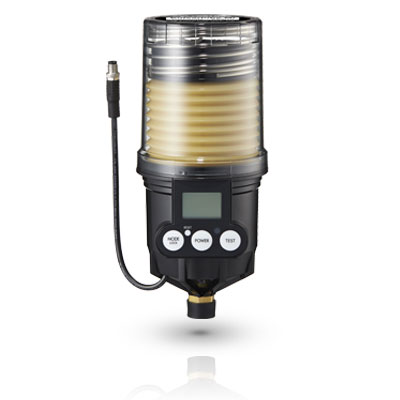

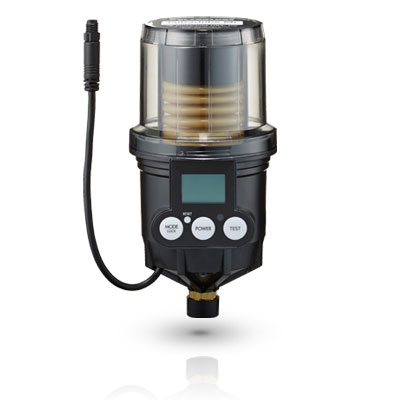

Pulsarlube Mi

Serien Mi60: Ø91mm(3.60") x 181mm(7.13") (H)
  • Pulsarlube Mi

    60

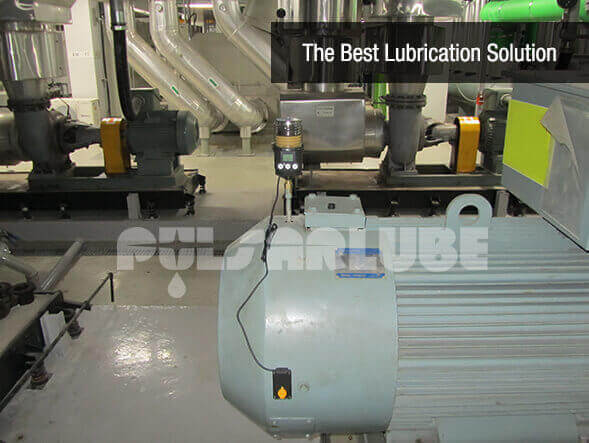

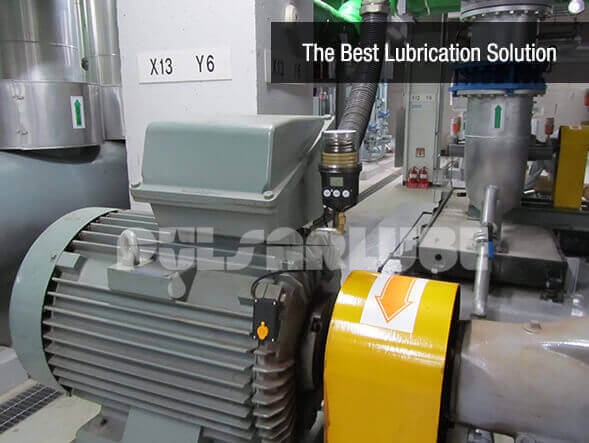

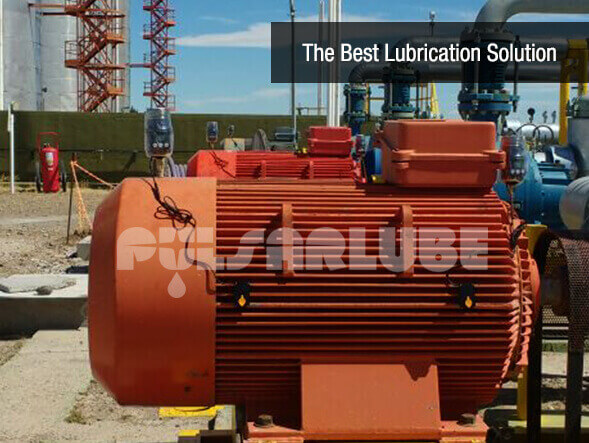

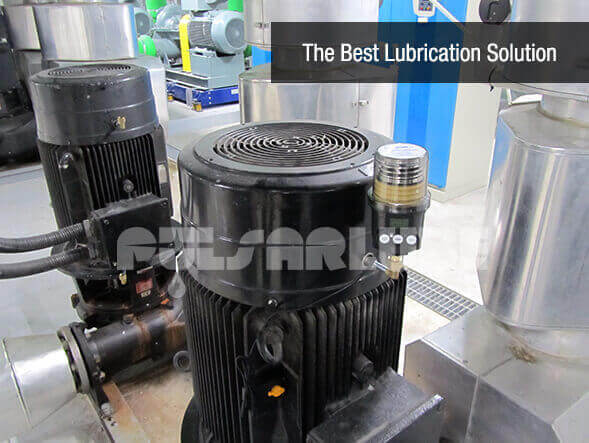

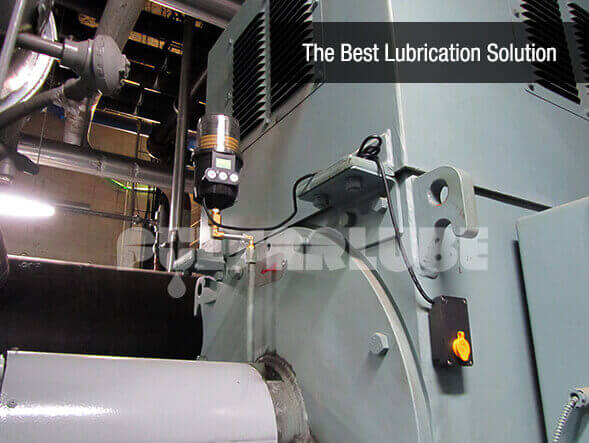

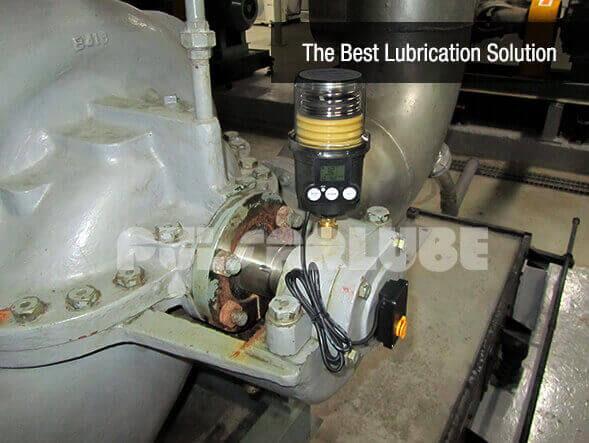

Der Pulsarlube Mi arbeitet nur, wenn die Vibration auf die installierte Anwendung erkannt wird.

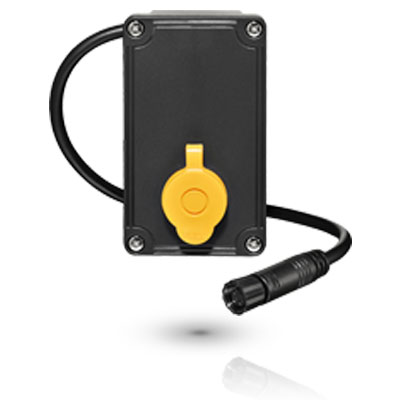

Pulsarlube Mi, ein automatischer Schmierstoffgeber, ist innovativ gestaltet, um den Betrieb von industriellen Drehmaschinen zu erfassen, indem eine piezoelektrische Vibrationssensor verwendet wird. Dieser piezoelektrische Sensor besteht aus einem keramischen Dehnungsaufnehmer und wird an einer metallischen Prüfmasse angebracht, um auf eine Beschleunigung zu reagieren.

Die Pulsarlube Mi überprüft periodisch den Betriebszustand der Maschine, die angeschlossen ist. Sobald Pulsarlube Mi ein Vibrationssignal von der Maschine erhält, gibt der Mi eine ausreichende Menge an frischem Schmiermittel in Übereinstimmung mit der Maschine ab. Wenn die Maschine keine Vibrationssignal gibt, geht der Mi automatisch in den Ruhestand, um die Überschmierung zu vermeiden.
Eigenschaften
Vibration Sensor

Vibrationssensor

Schwingungssensor erlaubt das Gerät nur zu schmieren, wenn die Anwendungen in Betrieb sind

Simple & Precise

Einfach & Präzise

Einfach zu bedienen & schmiert die Schmierstelle präzise und zuverlässig

No Wire

keine Stromkabel

Keine Notwendigkeit für eine externe elektrische Verdrahtung an Motoren oder Stromkabel

Service Pack

Service Pack

Erhebliche Einsparungen durch die Verwendung von austauschbaren Fettbeutel und Batterien (Service Pack)

Produktinfo

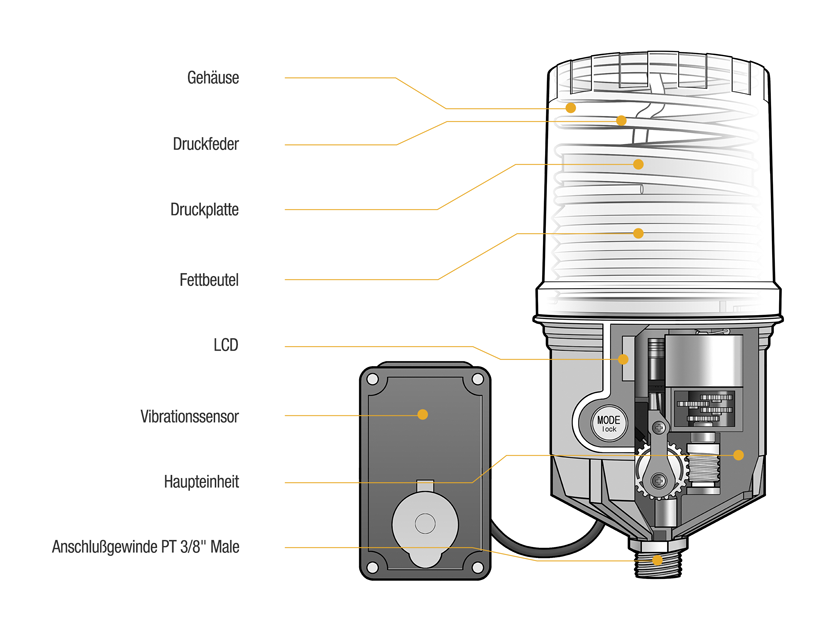

Produktquerschnitt

Cross-section

Spezifikationen & Zertifikationen

Technische Spezifikationen
Spezifikationen Beschreibungen
Fettbeutelkapazität 60ml/120ml/240ml/480ml
(austauschbar)
Stromversorgung DC 4.5V Batteriepack
Betriebsdruck max. 30 Bar
Betriebstemperatur Standard Alkaline Batterie : -15˚C~60˚C
Optional Lithium Batterie : -40˚C~60˚C
Spendezeiten 1, 2, 3…10, 11,12 Monate
Indirekte Installation max. 10m mit Ø6mm
Außendurchmesser Schlauch je nach Umgebung
Mehrpunktinstallation max. 6m mit Ø6mm
Außendurchmesser Schlauch. (Max. 8 Schmierpunkte)
Verpackung 10 Stck./Karton
Zertifikation KC
Produktzertifikate
Zertifizierungen Beschreibungen
Etc. KC

Installationen

Reducer
Reduzierstück
Artikelnummer Beschreibungen
A001 Reducer, 3/8"F x 1/4"M Adaptor (Brass)
A002 Reducer, 3/8"F x 1/8"M Adaptor (Brass)
A002-S Reducer, 3/8"F x 1/8"M Adaptor (Brass)
Socket + Pipe + Reducer
Sockel + Schlauch + Reduzierstück
Artikelnummer Beschreibungen
A011 Muffe, 1/4"F x 1/4"F Adaptor (Messing)
A012 Muffe, 1/8"F x 1/8"F Adaptor (Messing)
Artikelnummer Beschreibungen
A121 Rohr,1/4”M x 1/4”M x 50mm (Stahl)
A122 Rohr,1/4”M x 1/4”M x 100mm (Stahl)
A123 Rohr,1/4”M x 1/4”M x 150mm (Stahl)
A124 Rohr,1/4”M x 1/4”M x 200mm (Stahl)
Artikelnummer Beschreibungen
A106 Rohr, 1/8"M x 1/8"M x 50mm für Verteiler (Stahl)
A107 Rohr, 1/8"M x 1/8"M x 100mm für Verteiler (Stahl)
A108 Rohr, 1/8"M x 1/8"M x 150mm für Verteiler (Stahl)
A109 Rohr, 1/8"M x 1/8"M x 200mm für Verteiler (Stahl)
45˚ Elbow
45˚ Winkel
Artikelnummer Beschreibungen
A023 45° Elbogen, 1/4”M x 1/4”F Adaptor (Messing)
A024 45° Elbogen, 1/8”M x 1/8”F Adaptor (Messing)
90˚ Elbow
90˚ Winkel
Artikelnummer Beschreibungen
A019 90° Elbogen, 1/4”F x 1/4”F Adaptor (Messing)
A020 90° Elbogen, 1/8”F x 1/8”F Adaptor (Messing)
A021 90° Elbogen, 1/4”M x 1/4”F Adaptor (Messing)
A022 90° Elbow, 1/8”M x 1/8”F Adaptor (Messing)

Wenn der Lagerschmierpunkt NPT ist, verwenden Sie den Gewindekonverter (A243), um Gewinde metrisch in Zoll für Lagerzerk zu verwenden (nur USA)

Bemerkungen
  • Alle Teile sollten mit PTFE-Band fest zusammengebaut werden.
  • Für eine optimale Leistung mit einer Ferninstallationskits wird ein NLGI Klasse 1 Fett empfohlen.
  • Wenn der Lagerschmierpunkt NPT sein sollte, verwenden Sie den Gewindekonverter.
Kit No. 1250RC-1
Kit Nr. 1250RC-1
Artikelnummer Beschreibungen
A002 Reduzierstück, 3/8"F x 1/8"M Adaptor (Messing)
B002 Befestigungswinkel, "L" Form
B051 selbst drehende Schrauben, #8ⅹ20
B057 Unterlegscheibe
A012 Muffe 1/8”F x 1/8”F Adaptor (Messing)
A240 Schlauchanschluss, steckbar, PC6-PT1/8"M, vernickelt
A214-1 Schlauch, O.D. 6mm Nylonschlauch, 3Meter für Fett bei Bedarf auch gefüllt)

Hinweis: Für die Ferninstallation mit einem Schlauch, verwenden Sie eine 8mm O.D. (5/16 “) vorgefüllter Schlauch, der mit dem Gleichen bzw. kompatibles Fett, wie in dem Gerät. Wir empfehlen kurze Abgabezeit damit ein starker Abgabedruck verwendet wird.

Electromechanical Products using a divider block ( up to 8 points )
Elektromechanischer Produkte verwenden progressiv Verteiler(bis zu 2 Punkte)
Artikelnummer Beschreibungen Stk.
A002 Reduzierstück, 3/8"F x 1/8"M Adaptor (Messing) 1
B002 Befestigungswinkel, "L" Form 1
B051 selbst drehende Schrauben, #8 x 20 1
HU-2RS HU Type progressiv Verteiler fürs , Fett, 2 Punkte 1
B058 Zahnunterlegscheibe 2
A240 Schlauchanschluss, steckbar, PC6-PT1/8"M, vernickelt 3
A214-1 Schlauch, O.D. 6mm Nylonschlauch, 3Meter für Fett bei Bedarf auch gefüllt) 1
