Pulsarlube PLC

Serien PLC60 :Ø91mm(3.60") x 181mm(7.13") (H)
  • Pulsarlube PLC

    60

Der Pulsarlube PLC ist speziell entwickelt, um vollständig mit einem SPS-System integriert zu werden und wird in zwei Modellen angeboten; MONATS-und INTERVALL-Modelle.
Schneller Download
Der Pulsarlube PLC ist ein elektromechanischer automatischer Schmierstoffgeber, speziell für den Anschluss an einer SPS Schnittstelle entwickelt. Freundlicherweise werden zwei verschiedene SPS-Schmierstoffgeber, Monat- und Intervall Modelle für eine breitere Bandbreite an Einsatzmöglichkeiten angeboten. Bei dem Monat-Modell wird eine Abgabeintervall des Schmierstoffgebers und die Entladung nur kalkuliert, wenn die Maschine in Betrieb ist.

Bei dem Intervall- Modell wird das Abgabeintervall direkt bei SPS kalkuliert und bietet die selektiven Betriebsarten für eine vordefinierte Schmiermittelmenge.Pulsarlube PLC ist ideal für eine Vielzahl von Robotern, Förderbänder, Roll Gleitlager, Motorwellendichtungen, Generatoren, Pumpen, Ventilatoren und viele andere Linearführungssysteme. Im Falle einer Fehlfunktion ermöglicht es dem Benutzer aus der Ferne, die notwendigen Daten der Schmierstoffgebers von einer zentralen Steuereinheit (SPS-Schalttafel) einzusehen, ohne vor Ort zu sein.

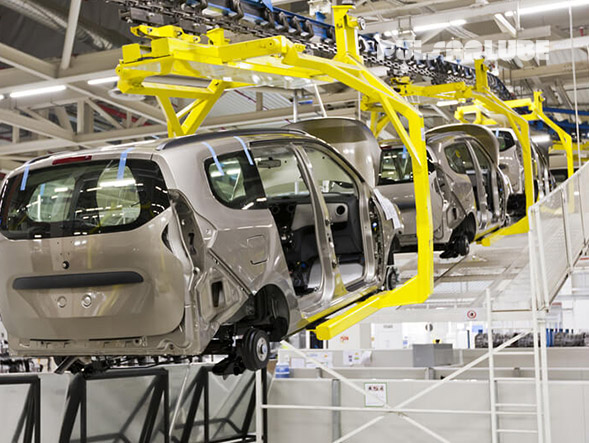

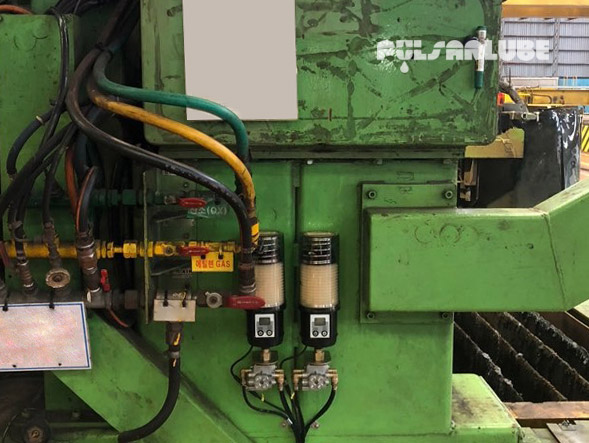

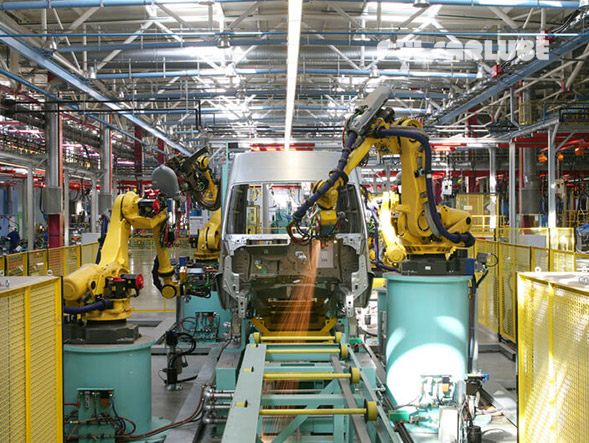

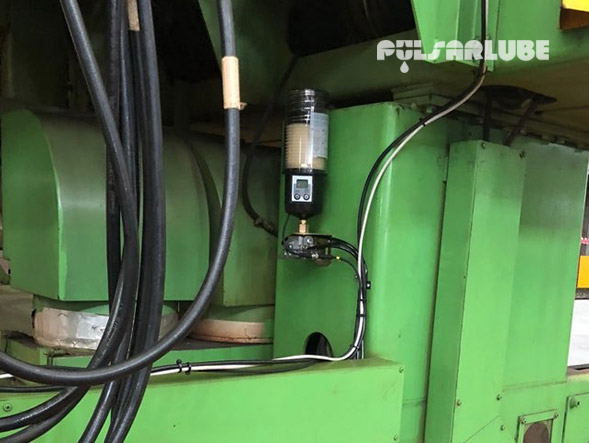

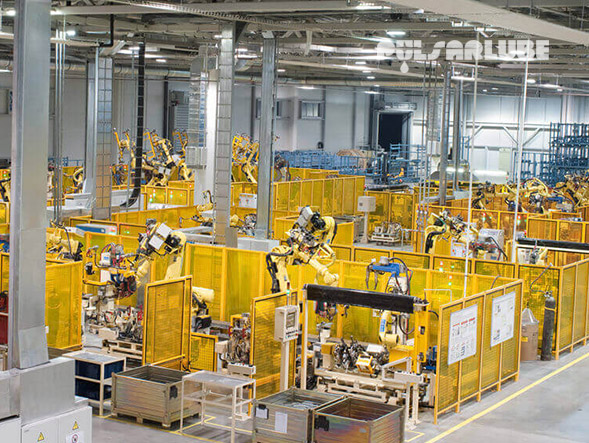

Anwendungen

총 8건

  1. 1
검색

검색

먼저 비밀번호를 입력하여 주세요.

창닫기확인

Eigenschaften
PLC Control

SPS Kontroll

Nach einem Signal von SPS wird das vorprogrammierte Schmiermittel geliefert.

Convenient

Komfortabel

Beide NPN und PNP-Anschlüsse sind vorhanden

Communication

Kommunikation

Bei einer Warnmeldung, sendet das Gerät ein Signal an einen externen Alarm

2 Types

2 Modelle

MON Modell spendet in vorbestimmten Intervallen und Mengen abhängig von der ausgewählte monatliche Einstellung. INT Modell spendet auf Befehl, wenn ein Signal von der SPS empfängt, mit dem ausgewählten Menge, was der Benutzer vorprogrammiert hat.

Service Pack

Service Pack

Erhebliche Einsparungen durch die Verwendung von austauschbaren Fettbeutel und Batterien (Service Pack)

Produktinfo

Produktquerschnitt

Cross-section

Spezifikationen & Zertifikationen

Technische Spezifikationen
Spezifikationen Beschreibungen
Fettbeutelkapazität 60ml/120ml/240ml/480ml
(austauschbar)
Stromversorgung Externe Stromversorgung
Betriebsdruck Konstant 30 Bar, max. 60 Bar
Betriebstemperatur -20˚C~60˚C
Spendezeiten MONAT Modell : 1, 2, 3…10,11,12 Monate
INTERVALL Modell : Modus 1,2,3…6
Indirekte Installation max. 10m mit Ø6mm
Außendurchmesser Schlauch je nach Umgebung
Mehrpunktinstallation max. 6m mit Ø6mm
Außendurchmesser Schlauch. (Max. 8 Schmierpunkte)
1 pro Hub (@20˚C) MONATS Modell : 0.34ml / Hub
INTERVALL Modell : 0.34ml x Modus auswählen
Verpackung 10 Stck./Karton
Zertifizierungen CE, IP65
Produktzertifikate
Zertifizierungen Beschreibungen
IP Code IP65
CE EN 61000-6-4:2007/A1:2011, EN 61000-6-2:2005
KC MSIP-REM-KLT-PLC480

Installationen

Reducer
Reduzierstück
Artikelnummer Beschreibungen
A001 Reducer, 3/8"F x 1/4"M Adaptor (Brass)
A002 Reducer, 3/8"F x 1/8"M Adaptor (Brass)
A002-S Reducer, 3/8"F x 1/8"M Adaptor (Brass)
Socket + Pipe + Reducer
Sockel + Schlauch + Reduzierstück
Artikelnummer Beschreibungen
A011 Muffe, 1/4"F x 1/4"F Adaptor (Messing)
A012 Muffe, 1/8"F x 1/8"F Adaptor (Messing)
Artikelnummer Beschreibungen
A121 Rohr,1/4”M x 1/4”M x 50mm (Stahl)
A122 Rohr,1/4”M x 1/4”M x 100mm (Stahl)
A123 Rohr,1/4”M x 1/4”M x 150mm (Stahl)
A124 Rohr,1/4”M x 1/4”M x 200mm (Stahl)
Artikelnummer Beschreibungen
A106 Rohr, 1/8"M x 1/8"M x 50mm für Verteiler (Stahl)
A107 Rohr, 1/8"M x 1/8"M x 100mm für Verteiler (Stahl)
A108 Rohr, 1/8"M x 1/8"M x 150mm für Verteiler (Stahl)
A109 Rohr, 1/8"M x 1/8"M x 200mm für Verteiler (Stahl)
45˚ Elbow
45˚ Winkel
Artikelnummer Beschreibungen
A023 45° Elbogen, 1/4”M x 1/4”F Adaptor (Messing)
A024 45° Elbogen, 1/8”M x 1/8”F Adaptor (Messing)
90˚ Elbow
90˚ Winkel
Artikelnummer Beschreibungen
A019 90° Elbogen, 1/4”F x 1/4”F Adaptor (Messing)
A020 90° Elbogen, 1/8”F x 1/8”F Adaptor (Messing)
A021 90° Elbogen, 1/4”M x 1/4”F Adaptor (Messing)
A022 90° Elbow, 1/8”M x 1/8”F Adaptor (Messing)

Wenn der Lagerschmierpunkt NPT ist, verwenden Sie den Gewindekonverter (A243), um Gewinde metrisch in Zoll für Lagerzerk zu verwenden (nur USA)

Bemerkungen
  • Alle Teile sollten mit PTFE-Band fest zusammengebaut werden.
  • Für eine optimale Leistung mit einer Ferninstallationskits wird ein NLGI Klasse 1 Fett empfohlen.
  • Wenn der Lagerschmierpunkt NPT sein sollte, verwenden Sie den Gewindekonverter.
Kit No. 1250RC-1
Kit Nr. 1250RC-1
Artikelnummer Beschreibungen
A002 Reduzierstück, 3/8"F x 1/8"M Adaptor (Messing)
B002 Befestigungswinkel, "L" Form
B051 selbst drehende Schrauben, #8ⅹ20
B057 Unterlegscheibe
A012 Muffe 1/8”F x 1/8”F Adaptor (Messing)
A240 Schlauchanschluss, steckbar, PC6-PT1/8"M, vernickelt
A214-1 Schlauch, O.D. 6mm Nylonschlauch, 3Meter für Fett bei Bedarf auch gefüllt)

Hinweis: Für die Ferninstallation mit einem Schlauch, verwenden Sie eine 8mm O.D. (5/16 “) vorgefüllter Schlauch, der mit dem Gleichen bzw. kompatibles Fett, wie in dem Gerät. Wir empfehlen kurze Abgabezeit damit ein starker Abgabedruck verwendet wird.

Electromechanical Products using a divider block ( up to 8 points )
Elektromechanischer Produkte verwenden progressiv Verteiler(bis zu 8 Punkte)
Artikelnummer Beschreibungen Stk.
A002 Reduzierstück, 3/8"F x 1/8"M Adaptor (Messing) 1
B002 Befestigungswinkel, "L" Form 1
B051 selbst drehende Schrauben, #8 x 20 1
HU-2RS ~ HU-8RS HU Type progressiv Verteiler fürs , Fett, 2 Punkte ~ 8 Punkte 1
B058 Zahnunterlegscheibe 2
A240 Schlauchanschluss, steckbar, PC6-PT1/8"M, vernickelt 3
A214-1 Schlauch, O.D. 6mm Nylonschlauch, 3Meter für Fett bei Bedarf auch gefüllt) 1
