Elektromechanisch

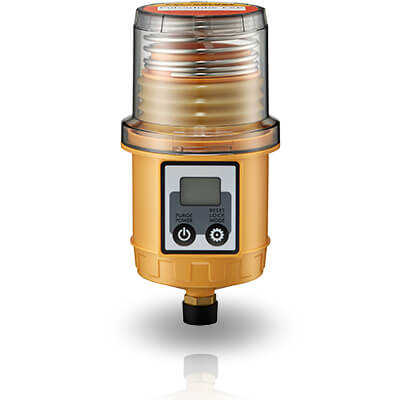

Pulsarlube EXP/EXPL

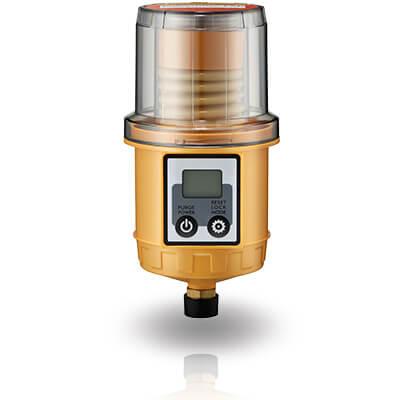

Serien EXP60: Ø91(3.60") x 181mm(7.13") (H)
  • Pulsarlube EXP/EXPL

    60

Der elektromechanische automatische Schmierstoffgeber Pulsarlube EXP/EXPL hat als erster Anbieter auf dem Markt die globale explosionssichere Zertifizierung erhalten und ist somit auch in einem als Gefahrenbereich klassifizierten Bereich einsetzbar. Unter den bekannten explosionsgeschützten Schmierstoffgebern ist Pulsarlube sogar in der Lage, Geräte mit bis zu 60bar Umgebung anzubieten. Die einfach austauschbaren Service Packs helfen dabei, Kosten zu sparen und noch wirtschaftlicher zu arbeiten.
Die Schaltungen und Komponenten von Pulsarlube EXP/EXPL sind auf Basis von Schutz gegen Feuer/Funken und von Explosionsschutz durch Energielimitierung konzipiert worden. Dabei ist es unabhängig, ob diese Produkte in einer normalen oder anormalen Umgebung eingesetzt wurden.
Eigenschaften
30bar

Einzelpunktschmierung 30 Bar

Bis zu 8 Schmierpunkte für Mehrpunktschmierung und max. 10m für Einzelpunktschmierung

Global Explosion Proof Certificat

Zertifikat für globale Explosionssicherheit

In der Industrie als erster explosionsgeschützter Schmierstoffgeber zertifiziert

IP65

IP65

Zertifikat (IP65) für Staub- und Wasserdichtigkeit

Service Pack

Service Pack

Erhebliche Einsparungen durch die Verwendung von austauschbaren Fettbeutel und Batterien (Service Pack)

Produktinfo

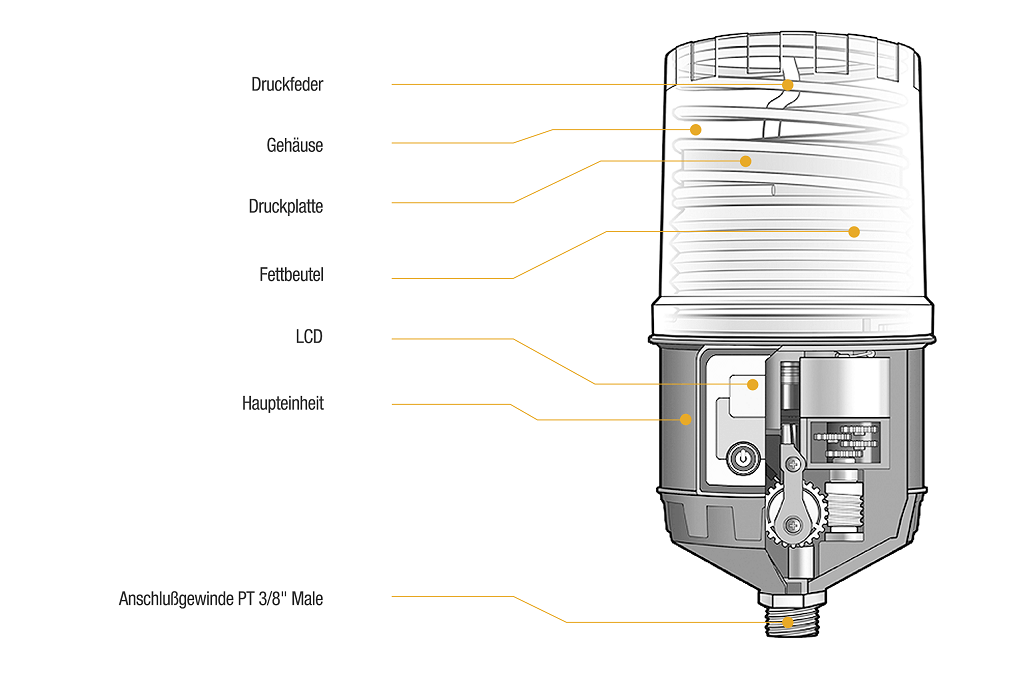

Produktquerschnitt

Cross-section

Spezifikationen & Zertifikationen

Technische Spezifikationen
Spezifikationen Beschreibungen

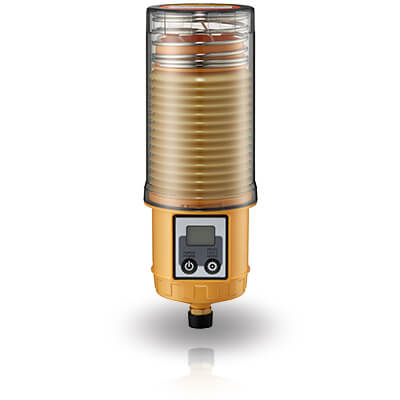

Fettbeutelkapazität 60ml/120ml/240ml/480ml
(austauschbar)
Stromversorgung DC 4.5V Batteriepack (austauschbar)
Standard Alkaline Batterie : 60,120,240ml
Optional Lithium Batterie : 480ml
Betriebsdruck Konstant 30 Bar, max. 60 Bar
Betriebstemperatur EXP : 0℃~ 50℃
EXPL : -15℃~ 50℃
Spendezeiten 60ml : 1~12 Monate
120ml~480ml : 1, 2, 3, 6, 12 Monate & H (15 Tage)
Indirekte Installation max. 10m mit Ø6mm
Außendurchmesser Schlauch je nach Umgebung
Mehrpunktinstallation max. 6m mit Ø6mm
Außendurchmesser Schlauch. (Max. 8 Schmierpunkte)
Verpackung 10 Stck./Karton
IP Code IP65
Zertifikation EXP : ATEX, KCs, IECEx, NEPSI, TS, CE
EXPL : ATEX, KCs, IECEx, NEPSI, ETL, CE
Produktzertifikate
Zertifizierungen Beschreibungen
IP Code IP65
ATEX EXP : II 3 G Ex ic IIC T5/T4 Gc
EXPL : II 3 G Ex ic IIB T4 Gc
KCs EXP : Ex ic IIC T5/T4
EXPL : Ex ic IIB T4
CE / Etc. CE
IECEx EXP : Ex ic IIC T5/T4 Gc
EXPL : Ex ic IIB T4 Gc
NEPSI EXP : Ex ic IIC T5/T4 Gc
EXPL : Ex ic IIB T4 Gc
TS EXP : Ex ic IIC T5/T4 GC
ETL EXPL : Cl.Ⅰ, Div. 2, Gps A, B, C, & D, T4 Cl. II, Div. 2 ,Gps F ,G, T4

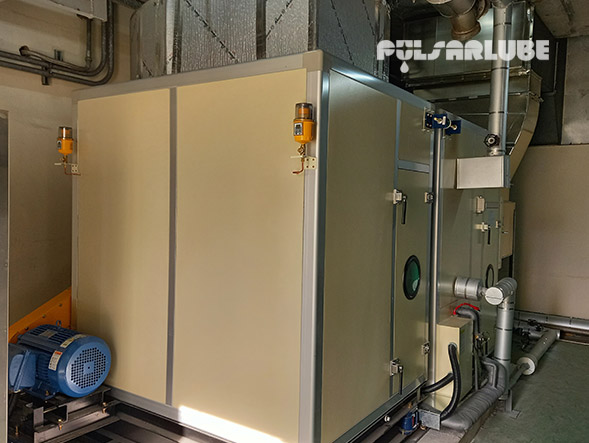

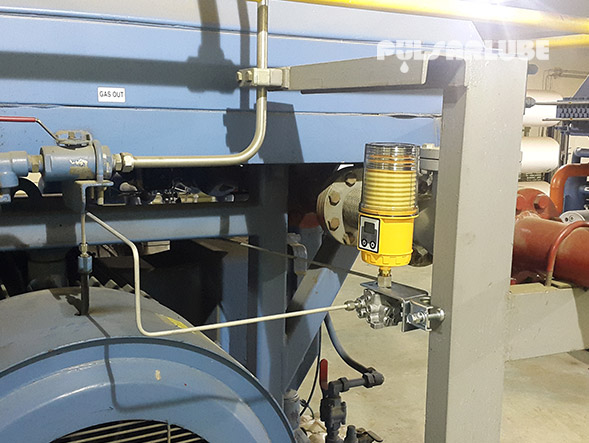

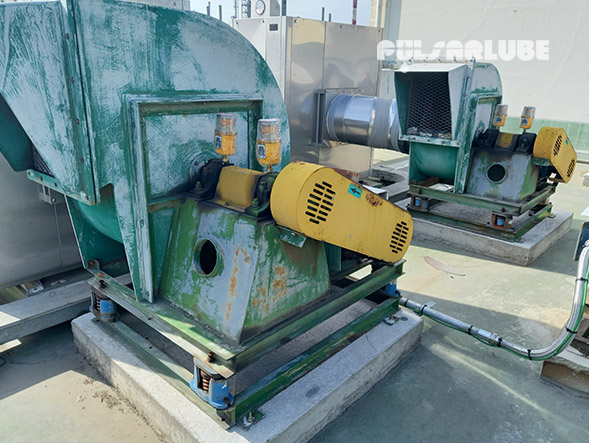

Installationen

Reducer
Reduzierstück
Artikelnummer Beschreibungen
A001 Reducer, 3/8"F x 1/4"M Adaptor (Brass)
A002 Reducer, 3/8"F x 1/8"M Adaptor (Brass)
A002-S Reducer, 3/8"F x 1/8"M Adaptor (Brass)
Socket + Pipe + Reducer
Sockel + Schlauch + Reduzierstück
Artikelnummer Beschreibungen
A011 Muffe, 1/4"F x 1/4"F Adaptor (Messing)
A012 Muffe, 1/8"F x 1/8"F Adaptor (Messing)
Artikelnummer Beschreibungen
A121 Rohr,1/4”M x 1/4”M x 50mm (Stahl)
A122 Rohr,1/4”M x 1/4”M x 100mm (Stahl)
A123 Rohr,1/4”M x 1/4”M x 150mm (Stahl)
A124 Rohr,1/4”M x 1/4”M x 200mm (Stahl)
Artikelnummer Beschreibungen
A106 Rohr, 1/8"M x 1/8"M x 50mm für Verteiler (Stahl)
A107 Rohr, 1/8"M x 1/8"M x 100mm für Verteiler (Stahl)
A108 Rohr, 1/8"M x 1/8"M x 150mm für Verteiler (Stahl)
A109 Rohr, 1/8"M x 1/8"M x 200mm für Verteiler (Stahl)
45˚ Elbow
45˚ Winkel
Artikelnummer Beschreibungen
A023 45° Elbogen, 1/4”M x 1/4”F Adaptor (Messing)
A024 45° Elbogen, 1/8”M x 1/8”F Adaptor (Messing)
90˚ Elbow
90˚ Winkel
Artikelnummer Beschreibungen
A019 90° Elbogen, 1/4”F x 1/4”F Adaptor (Messing)
A020 90° Elbogen, 1/8”F x 1/8”F Adaptor (Messing)
A021 90° Elbogen, 1/4”M x 1/4”F Adaptor (Messing)
A022 90° Elbow, 1/8”M x 1/8”F Adaptor (Messing)

Wenn der Lagerschmierpunkt NPT ist, verwenden Sie den Gewindekonverter (A243), um Gewinde metrisch in Zoll für Lagerzerk zu verwenden (nur USA)

Bemerkungen
  • Alle Teile sollten mit PTFE-Band fest zusammengebaut werden.
  • Für eine optimale Leistung mit einer Ferninstallationskits wird ein NLGI Klasse 1 Fett empfohlen.
  • Wenn der Lagerschmierpunkt NPT sein sollte, verwenden Sie den Gewindekonverter.
Kit No. 1250RC-1
Kit Nr. 1250RC-1
Artikelnummer Beschreibungen
A002 Reduzierstück, 3/8"F x 1/8"M Adaptor (Messing)
B002 Befestigungswinkel, "L" Form
B051 selbst drehende Schrauben, #8 x 20
B057 Unterlegscheibe
A012 Muffe 1/8”F x 1/8”F Adaptor (Messing)
A240 Schlauchanschluss, steckbar, PC6-PT1/8"M, vernickelt
A214-1 Schlauch, O.D. 6mm Nylonschlauch, 3Meter für Fett bei Bedarf auch gefüllt)

Hinweis: Für die Ferninstallation mit einem Schlauch, verwenden Sie eine 8mm O.D. (5/16 “) vorgefüllter Schlauch, der mit dem Gleichen bzw. kompatibles Fett, wie in dem Gerät. Wir empfehlen kurze Abgabezeit damit ein starker Abgabedruck verwendet wird.

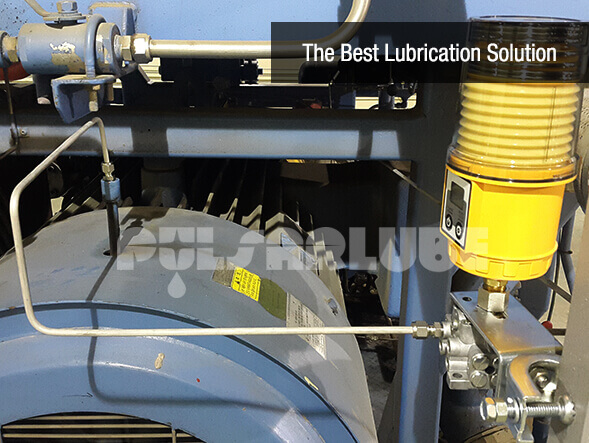

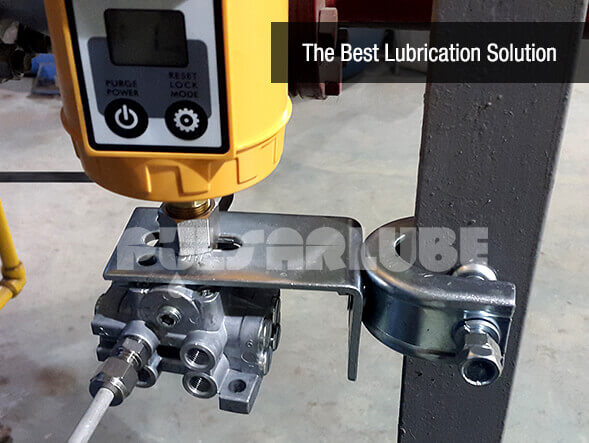

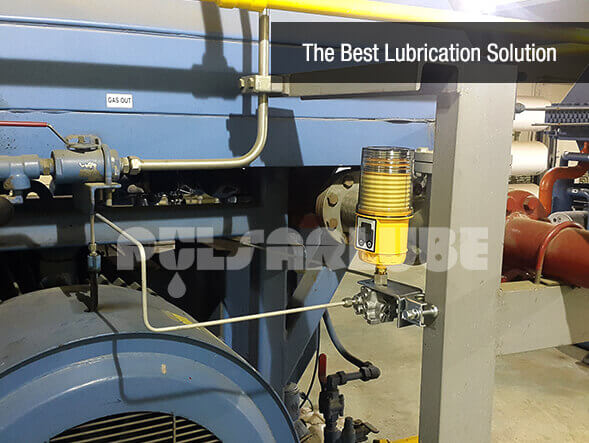

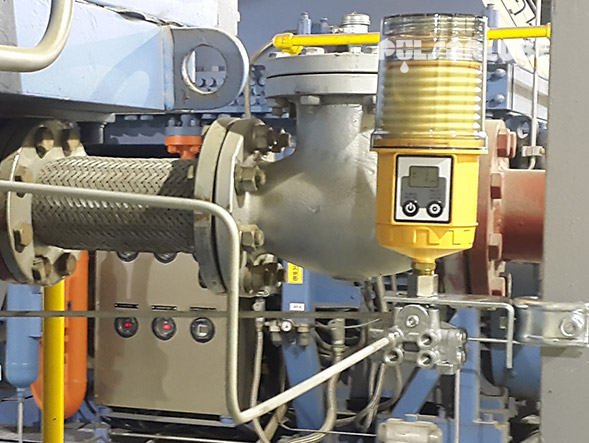

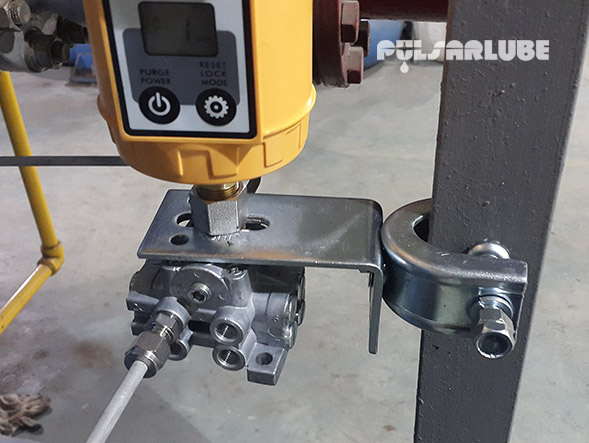

Electromechanical Products using a divider block ( up to 8 points )
Elektromechanischer Produkte verwenden progressiv Verteiler(bis zu 8 Punkte)
Artikelnummer Beschreibungen Stk.
A002 Reduzierstück, 3/8"F x 1/8"M Adaptor (Messing) 1
B002 Befestigungswinkel, "L" Form 1
B051 selbst drehende Schrauben, #8 x 20 1
HU-2RS ~ HU-8RS HU Type progressiv Verteiler fürs , Fett, 2 Punkte ~ 8 Punkte 1
B058 Zahnunterlegscheibe 2
A240 Schlauchanschluss, steckbar, PC6-PT1/8"M, vernickelt 3
A214-1 Schlauch, O.D. 6mm Nylonschlauch, 3Meter für Fett bei Bedarf auch gefüllt) 1
