Elektromechanisch

Pulsarlube EX

Serien EX125: Ø91mm(3.60") x 181mm(7.13") (H)
  • Pulsarlube EX

    125

Der elektromechanische automatische Schmierstoffgeber Pulsarlube EX ist UL- und ATEX-zertifiziert. Der Schmierstoffgeber wird den Anforderungen folgender Normen gerecht: UL 79, Motorpumpen für Zapfanlagen für Mineralölerzeugnisse, 8. Ausgabe; ANSI/ISA-12.12.01-2000, Nicht zündgefährliche elektrische Ausrüstung für den Einsatz in explosionsgefährdeten Bereichen der Class I , Division 2 .
schnell und einfaches Download
Die Stromkreise und Bauteile des Pulsarlube EX sind durch funken- und explosionssichere Bauweise nach dem Konzept der Energiebegrenzung konstruiert. Auf diese Weise wird verhindert, dass unter normalen Betriebsbedingungen oder bestimmten abweichenden Bedingungen explosive Gase durch von elektrischen Geräten ausgehende Funken entzündet werden.
Eigenschaften
ATEX

ATEX

Speziell für Orte entworfen, an denen UL Class I, Division II, Gruppe C & D Zertifizierung erforderlich sind

Service Pack

Service Pack

Erhebliche Einsparungen durch den Einsatz von austauschbaren Fettbeutel und Batteriepacks (Service Pack)

LCD

LCD

Einfach mit eingebautem LCD und einfacher Tastensteuerung programmierbar

Produktinfo

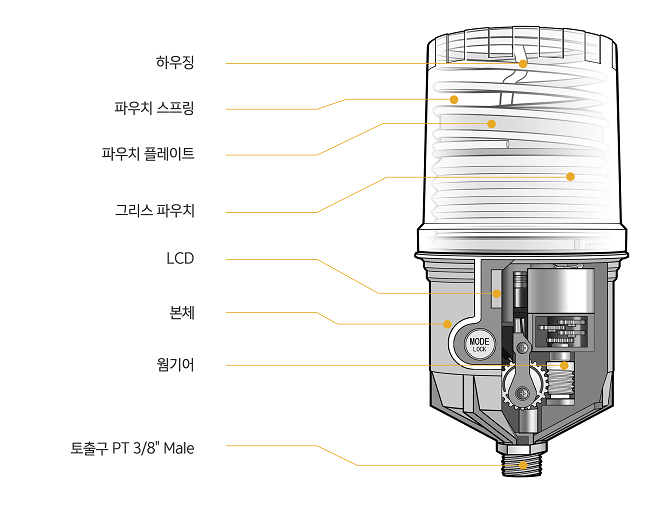

Produktquerschnitt

Produktquerschnitt

Spezifikationen & Zertifikationen

Technische Spezifikationen
Spezifikationen Beschreibungen
Fettbeutelkapazität 125ml/250ml (austauschbar)
Stromversorgung DC 4.5V Batteriepack (austauschbar)
Betriebsdruck max. 15 Bar
Spendezeiten 1, 2, 3, 6, 12 Monate & H (15 Tage)
Betriebstemperatur -15˚C~60˚C
Indirekte Installation max. 3m mit Ø6mm Außendurchmesser Schlauch (Direktmontage ist vorzuziehen)
Mehrpunktinstallation nur für den Einzelpunkt
Verpackung 10 Stck./Karton
IP Code IP54
Zertifikation ATEX, KCs, UL, CE
Produktzertifikate
Zertifizierungen Beschreibungen
IP Code IP54
ATEX Ⅱ 3 G / nL ⅡB T5
UL Cl.Ⅰ, Div. 2, Gps C, D
KCs nL ⅡB T5
CE / Etc. CE (CoC)

Certification UL ATEX KTL
Rating Class l Division 2 Groups C.D Ex nL IIB T5 Ex nL IIB T5
Maximum Surface Temperature T6 (85˚C) T5 (100˚C) T5 (100˚C)
Enclosure Protection Indices - IP54 IP54
Classification Of Hazardous Locations Cl l Div2 Zone2(gas) -
Certificate Number E304815 LCIE 07 ATEX 6100X 12-KB2BO-0279X

Der Pulsarlube EX wurde durch folgende Institutionen geprüft und zertifiziert: UL (USA), ATEX (Europa) sowie KTL(Korea). Informationen zur Zertifizierung für den Einsatz in explosionsgefährdeten Bereichen sind der Tabelle links zu entnehmen.

WARNUNG

  • Explosionsgefahr
  • Das Entnehmen oder Austauschen der Batterien darf nur nach vorheriger Unterbrechung der Stromversorgung oder in Bereichen erfolgen, in denen keine entflammbaren Gase oder Dämpfe in entzündlichen Konzentrationen vorhanden sind.
  • Geeignet nur zur Verwendung in explosionsgefährdeten Bereichen der Class l, Divison 2, Group C und D ODER in nicht explosionsgefährdeten Bereichen. DURCH EINEN AUSSTAUSCH DES MOTORS UND DES REEDSCHALTERS KANN DIE EIGNUNG FÜR DIVISION 2 BEEINTRÄCHTIGT WERDEN.
Referenzbezeichnung Beschreibung Schutzart
M1 Motor Nicht zündender Stromkreis
SW4 Reed Switch Nicht zündender Stromkreis

Installationen

Reduzierstück
Reduzierstück
Artikelnummer Beschreibungen
A001 Reducer, 3/8"F x 1/4"M Adaptor (Brass)
A002 Reducer, 3/8"F x 1/8"M Adaptor (Brass)
A002-S Reducer, 3/8"F x 1/8"M Adaptor (Brass)
Sockel + Schlauch + Reduzierstück
Sockel + Schlauch + Reduzierstück
Artikelnummer Beschreibungen
A011 Muffe, 1/4"F x 1/4"F Adaptor (Messing)
A012 Muffe, 1/8"F x 1/8"F Adaptor (Messing)
Artikelnummer Beschreibungen
A121 Rohr,1/4”M x 1/4”M x 50mm (Stahl)
A122 Rohr,1/4”M x 1/4”M x 100mm (Stahl)
A123 Rohr,1/4”M x 1/4”M x 150mm (Stahl)
A124 Rohr,1/4”M x 1/4”M x 200mm (Stahl)
Artikelnummer Beschreibungen
A106 Rohr, 1/8"M x 1/8"M x 50mm für Verteiler (Stahl)
A107 Rohr, 1/8"M x 1/8"M x 100mm für Verteiler (Stahl)
A108 Rohr, 1/8"M x 1/8"M x 150mm für Verteiler (Stahl)
A109 Rohr, 1/8"M x 1/8"M x 200mm für Verteiler (Stahl)
45˚ Elbow
45˚ Winkel
Artikelnummer Beschreibungen
A023 45° Elbogen, 1/4”M x 1/4”F Adaptor (Messing)
A024 45° Elbogen, 1/8”M x 1/8”F Adaptor (Messing)
90˚ Elbow
90˚ Winkel
Artikelnummer Beschreibungen
A019 90° Elbogen, 1/4”F x 1/4”F Adaptor (Messing)
A020 90° Elbogen, 1/8”F x 1/8”F Adaptor (Messing)
A021 90° Elbogen, 1/4”M x 1/4”F Adaptor (Messing)
A022 90° Elbow, 1/8”M x 1/8”F Adaptor (Messing)

Wenn der Lagerschmierpunkt NPT ist, verwenden Sie den Gewindekonverter (A243), um Gewinde metrisch in Zoll für Lagerzerk zu verwenden (nur USA)

Bemerkungen
  • Alle Teile sollten mit PTFE-Band fest zusammengebaut werden.
  • Für eine optimale Leistung mit einer Ferninstallationskits wird ein NLGI Klasse 1 Fett empfohlen.
  • Wenn der Lagerschmierpunkt NPT sein sollte, verwenden Sie den Gewindekonverter.
Kit No. 1250RC-1
Kit Nr. 1250RC-1
Artikelnummer Beschreibungen
A002 Reduzierstück, 3/8"F x 1/8"M Adaptor (Messing)
B002 Befestigungswinkel, "L" Form
B051 selbst drehende Schrauben, #8ⅹ20
B057 Unterlegscheibe
A012 Muffe 1/8”F x 1/8”F Adaptor (Messing)
A240 Schlauchanschluss, steckbar, PC6-PT1/8"M, vernickelt
A214-1 Schlauch, O.D. 6mm Nylonschlauch, 3Meter für Fett bei Bedarf auch gefüllt)

Hinweis: Für die Ferninstallation mit einem Schlauch, verwenden Sie eine 8mm O.D. (5/16 “) vorgefüllter Schlauch, der mit dem Gleichen bzw. kompatibles Fett, wie in dem Gerät. Wir empfehlen kurze Abgabezeit damit ein starker Abgabedruck verwendet wird.
