제품 소개 Pulsarlube EXP/EXPL

SERIES EXP60: Ø91 x 181mm (H)
  • Pulsarlube EXP/EXPL

    60

Pulsarlube EXP/EXPL은 모든 가스, 분진 방폭 지역 내 설비에 사용이 가능한 방폭 전용 특수 기계식 제품입니다.
Pulsarlube EXP/EXPL은 업계 최초/최상의 글로벌 방폭 인증을 획득하여 위험 지역으로 분류된 현장에서도 안전하게 사용이 가능합니다. 현존 방폭 주유기 중에서도 최고의 그리스 토출압력(60bar)을 자랑하며 쉽게 교환이 가능한 경제적인 서비스팩을 사용하여 비용절감에도 탁월합니다.

Pulsarlube EXP/EXPL의 회로 및 부품은 정상 또는 특정 비정상 조건에서의 작동 여부와는 관계없이 전기제품을 폭발성 가스나 스파크로부터 보호하는 스파크 방지, 폭발 방지 구조를 도입한 에너지 제한 컨셉을 기반으로 설계되었습니다.
특징
보증압력 : 30bar / 최대압력 : 60bar

보증압력 : 30bar / 최대압력 : 60bar

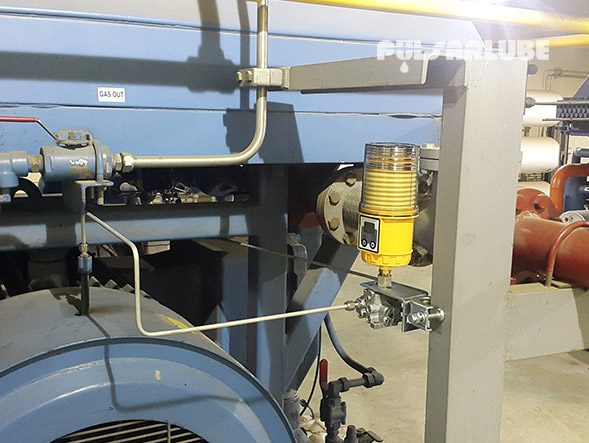

최대 3m 8point 다중급지 / 6m 원격설치로 모든 분야 적용 가능

글로벌 방폭 인증 획득

글로벌 방폭 인증 획득

IECEx / ATEX / KCs / NEPSI / TS
업계최초/최상의 글로벌 방폭 인증 획득, 위험 지역에서도 안전하게 사용 가능

IP65

IP65

방진 및 방수 보호용 IP65 등급 취득

서비스팩

서비스팩

손쉽게 교환하여 사용하는 경제적인 서비스팩

제품 정보

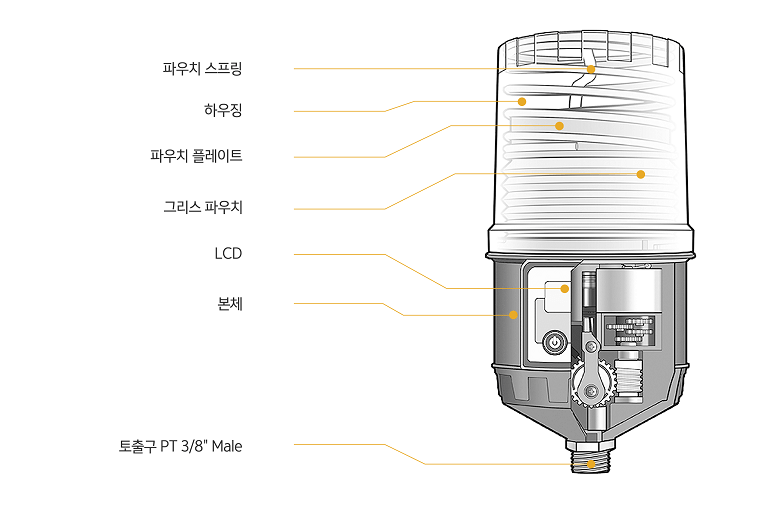

단면도

Cross-section

제품 사양 & 인증

제품 사양
항목 상세 설명
그리스용량 60ml/120ml/240ml/480ml (서비스팩 교환형)
구동 방식 DC 4.5V 배터리팩
알카라인배터리 : 60,120,240ml
리튬배터리 : 480ml
작동 압력 보증 : 30bar
최대 : 60bar
사용 온도 범위 EXP : 0℃~ 50℃
EXPL : -15℃~ 50℃
사용 급유 주기 60ml : 1~ 12개월 중 선택
120ml ~ 480ml : 1, 2, 3, 6, 9, 12개월 & 15일 (H)
원격 설치 최대 6m, Ø6 튜브 사용
다중 급유 최대 3m, Ø6 튜브 사용 (최대 8point)
포장단위 1박스 10개
보호 등급 IP 65
인증 EXP : ATEX , KCs, IECEx, NEPSI, TS, CE
EXPL : ATEX, KCs, IECEx, NEPSI, ETL, CE
제품 인증
인증 상세 설명
IP Code IP65
ATEX EXP : II 3 G Ex ic IIC T5/T4 Gc
EXPL : II 3 G Ex ic IIB T4 Gc
KCs EXP : EX ic IIC T5/T4
EXPL : EX ic IIB T4
CE CE
IECEx EXP : Ex ic IIC T5/T4 Gc
EXPL : Ex ic IIB T4 Gc
NEPSI EXP : Ex ic IIC T5/T4 Gc
EXPL : Ex ic IIB T4 Gc
TS EXP : Ex ic IIC T5/T4 GC
ETL EXPL : Cl.Ⅰ, Div. 2, Gps A, B, C, & D, T4 Cl. II, Div. 2 ,Gps F ,G, T4

설치방법

레듀서
레듀서
품번 상세 설명
A001 레듀셔, 3/8"F x 1/4"M Adaptor (동관용)
A002 레듀셔, 3/8"F x 1/8"M Adaptor (동관용)
A002-S 레듀셔, 3/8"F x 1/8"M Adaptor (스틸)
소켓 + 파이프 + 레듀셔
소켓 + 파이프 + 레듀셔
품번 상세 설명
A011 소켓, 1/4"F x 1/4"F Adaptor (동관용)
A012 소켓, 1/8"F x 1/8"F Adaptor (동관용)
품번 상세 설명
A121 파이프,1/4”M x 1/4”M x 50mm (스틸)
A122 파이프,1/4”M x 1/4”M x 100mm (스틸)
A123 파이프,1/4”M x 1/4”M x 150mm (스틸)
A124 파이프,1/4”M x 1/4”M x 200mm (스틸)
품번 상세 설명
A106 파이프, 1/8"M x 1/8"M x 50mm (스틸)
A107 파이프, 1/8"M x 1/8"M x 100mm (스틸)
A108 파이프, 1/8"M x 1/8"M x 150mm (스틸)
A109 파이프, 1/8"M x 1/8"M x 200mm (스틸)
45˚ 엘보
45˚ 엘보
품번 상세 설명
A023 45° 엘보, 1/4”M x 1/4”F Adaptor (동관용)
A024 45° 엘보, 1/8”M x 1/8”F Adaptor (동관용)
90˚ 엘보
90˚ 엘보
품번 상세 설명
A019 90° 엘보,1/4”F x 1/4”F Adaptor (동관용)
A020 90° 엘보, 1/8”F x 1/8”F Adaptor (동관용)
A021 90° 엘보, 1/4”M x 1/4”F Adaptor (동관용)
A022 90° 엘보, 1/8”M x 1/8”F Adaptor (동관용)
유의 사항
  • 모든 부품들은 PTFE 테이프를 이용하여 견고하게 작업합니다.
  • 원격설치 키트사용시 최적의 성능을 위해서 NLGI # 1 등급의 그리스를 사용을 추천합니다.
  • 베어링 니플이 NPT이면 thread converter를 사용하여 설치 합니다.
Kit No. 1250RC-1 (기계식, 연동식 공용)
Kit No. 1250RC-1 (기계식, 연동식 공용)
품번 상세 설명
A002 레듀셔, 3/8"F x 1/8"M Adaptor (동관용)
B002 마운팅 브라켓, "L"Shape
B051 나사, #8 x 20
B057 워셔
A012 소켓, 1/8"F x 1/8"F Adaptor (동관용)
A240 튜브피팅 (푸쉬인 타입), PC6-PT1/8"M
A214-1 나일론 튜브 (Black), 3m (10ft) , O.D. 1/4"(6mm)
A243 Thread Converter, PT1/8"F x NPT1/8"M (Brass)

Note : 주문 시 추가적으로 요청하시면 키트에 포함된 튜브 ( 8mm O.D. (5/16 “) )에 요청하신 그리스를 장입하여 보내드립니다. 추가요청이 없을시 빈 튜브로 배송됩니다. 원격 설치 시 설정 주기를 짧게 하시는 것을 권장합니다.

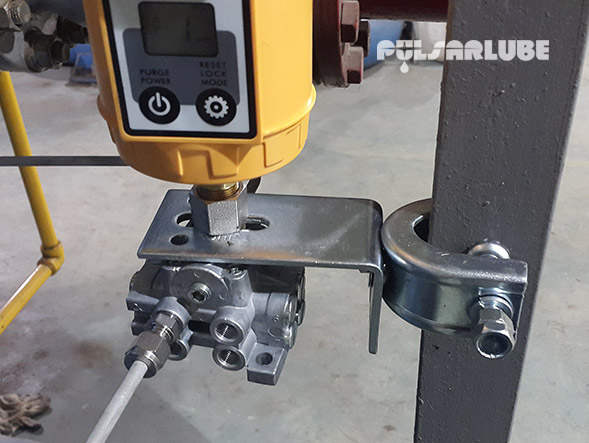

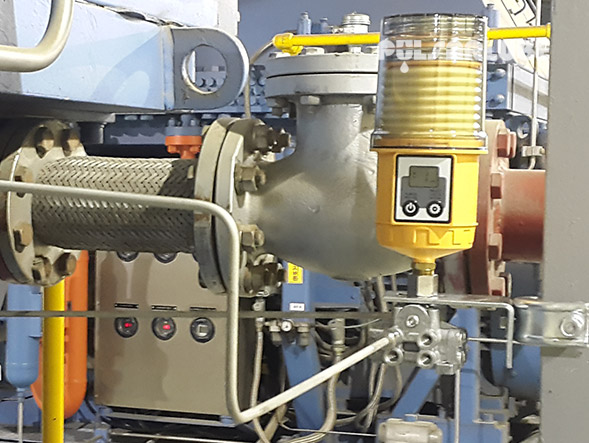

기계식, 연동식 다중 설치방법 ( 8포인트 )
기계식, 연동식 다중 설치방법 (8포인트)
품번 상세 설명 수량
A002 레듀셔, 3/8"F x 1/8"M Adaptor (동관용) 1
B002 마운팅 브라켓, "L"Shape 1
B051 나사, #8 × 20 1
HU-2RS ~ HU-8RS 2구 ~ 8구 분배변 1
B058 이붙이 워셔 2
A240 튜브피팅 (푸쉬인 타입), PC6-PT1/8"M 3
A214-1 나일론 튜브 (Black), 3m (10ft) , O.D. 1/4" (6mm) 1
A243 스레드 컨버터, PT1/8"F x NPT1/8"M (동관용) 1
